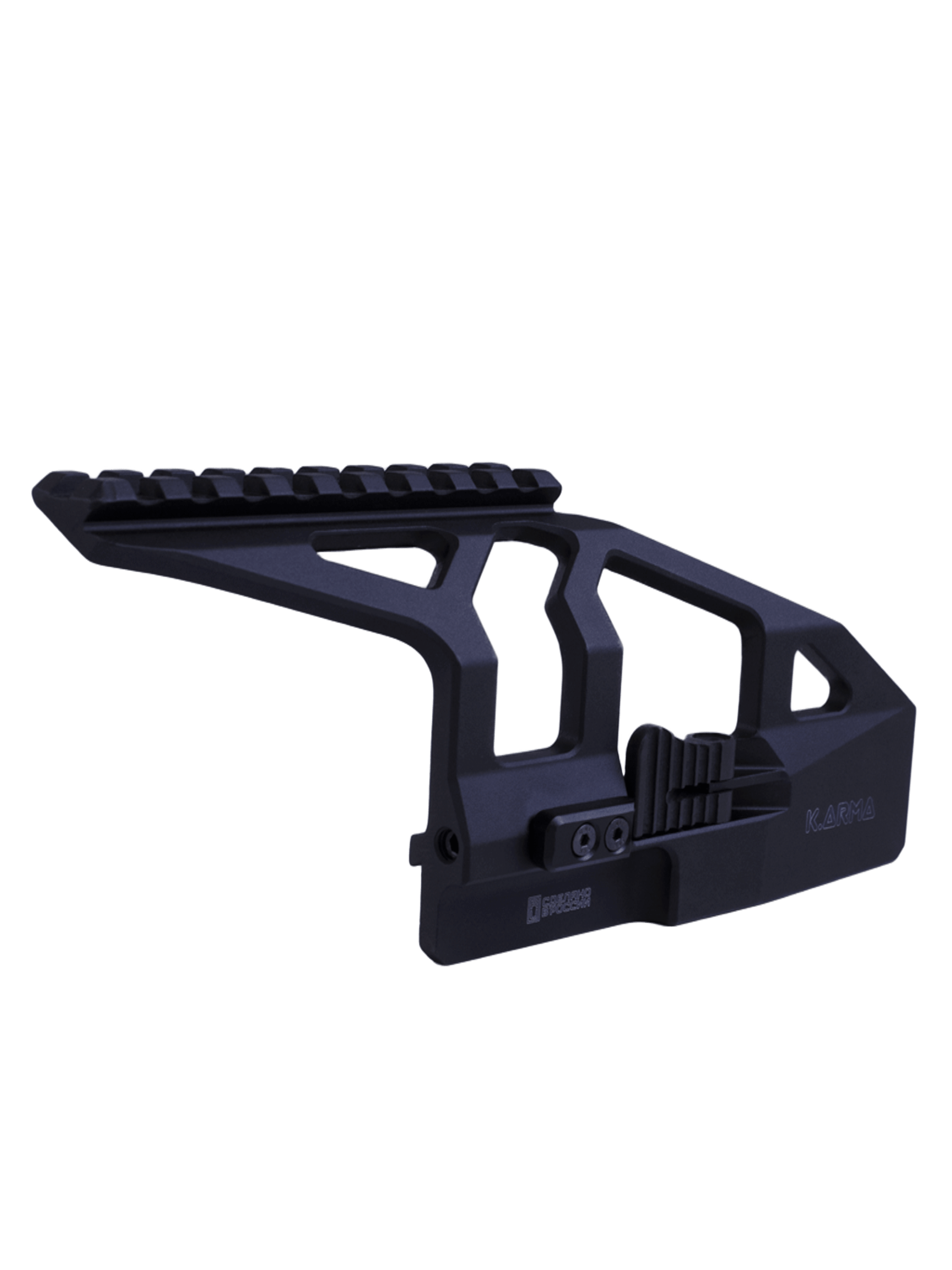

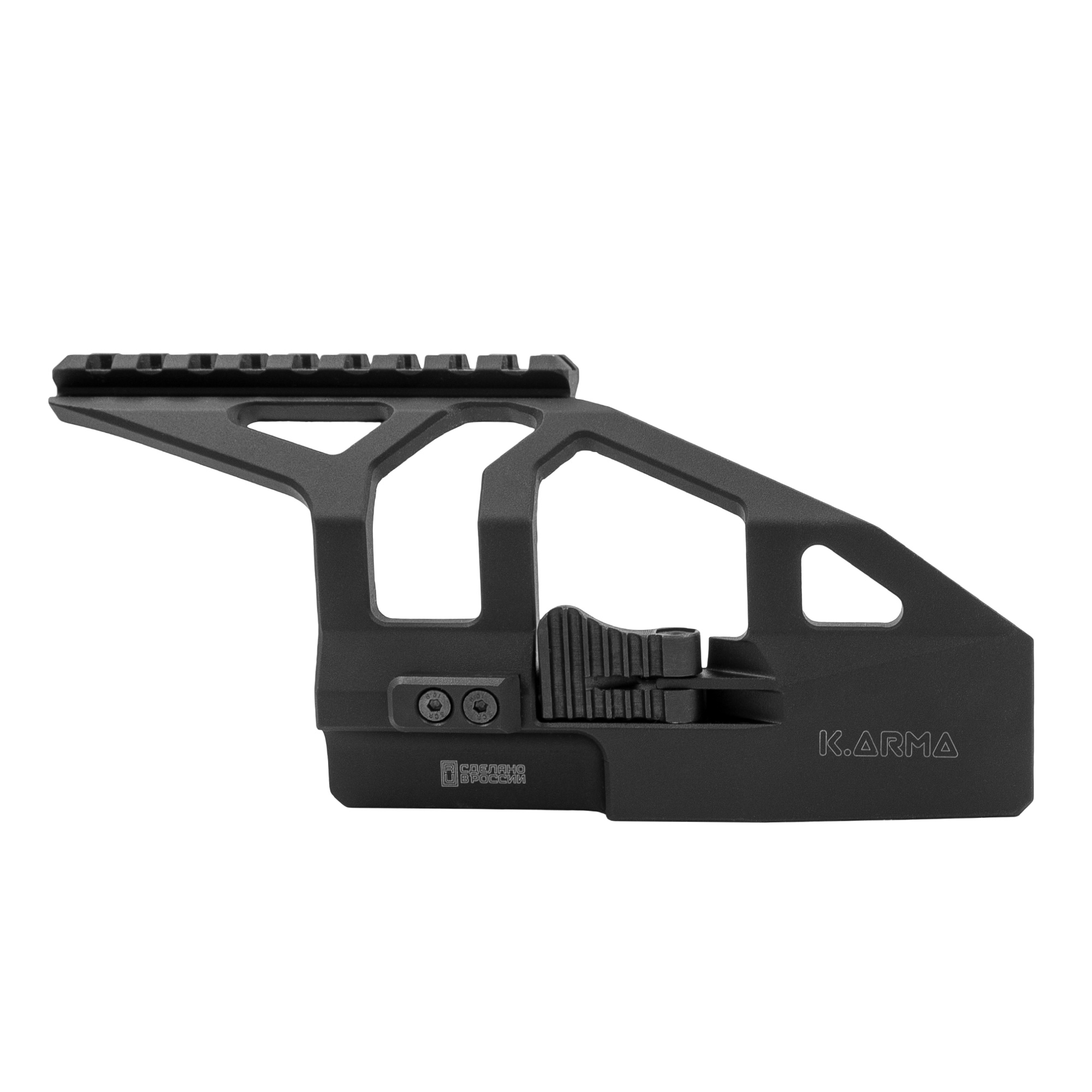

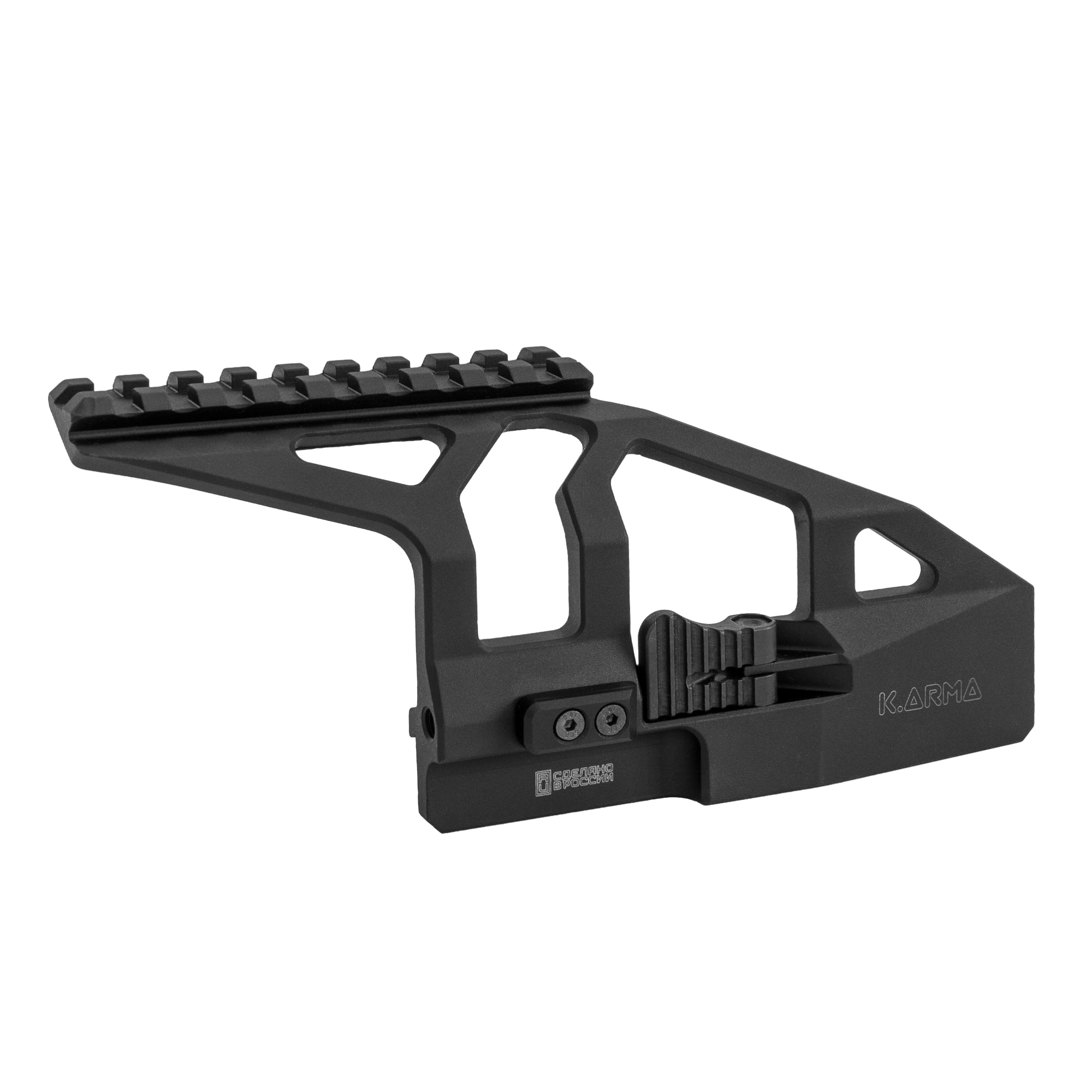

Боковой кронштейн с выносом вперед

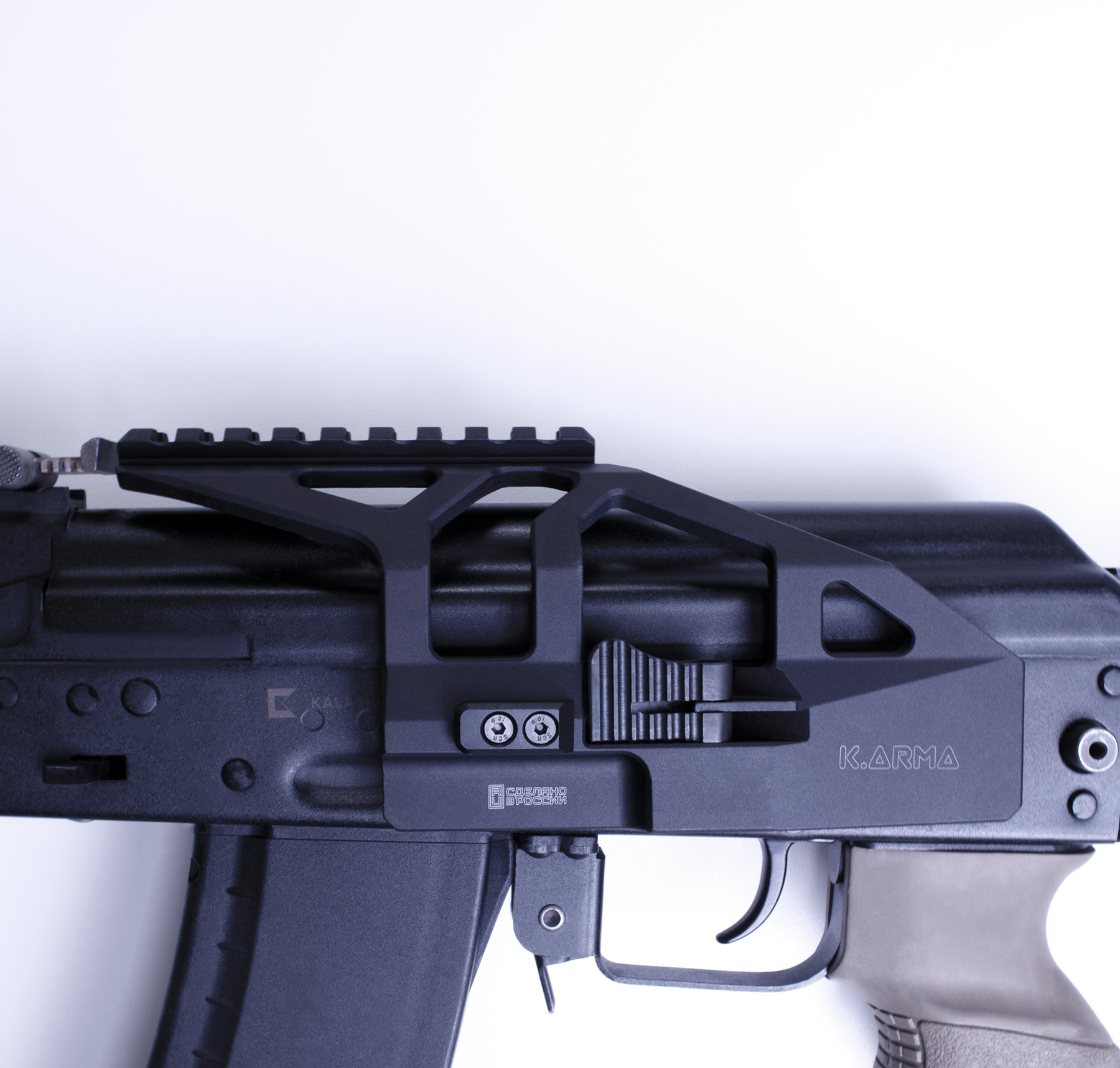

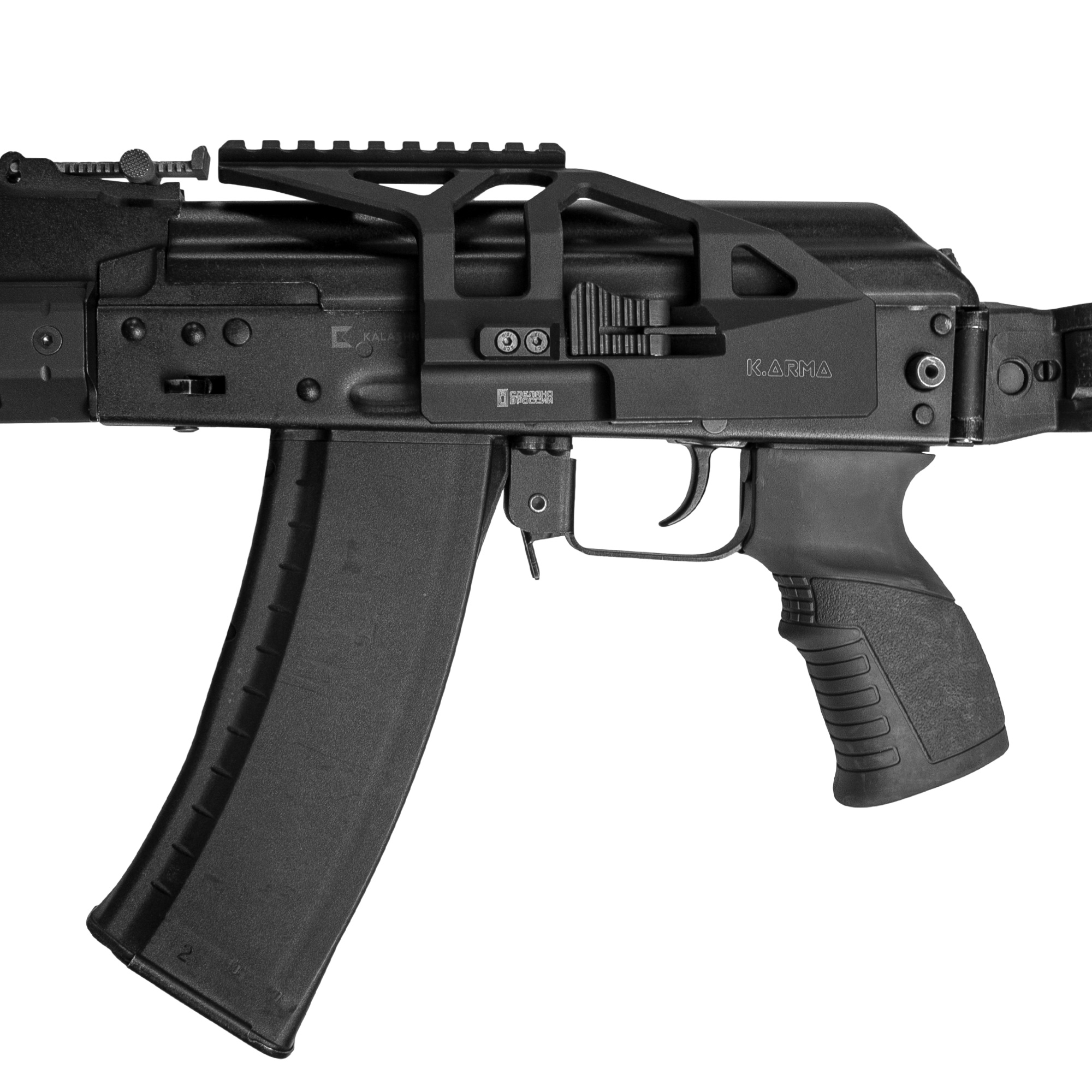

Боковой кронштейн с выносом вперед устанавливается на стандартную боковую планку типа «ласточкин хвост» и предназначен для монтажа оптики на оружие семейства АК, Вепрь и Сайга.

Особенности:

• Кронштейн выполнен из авиационного алюминиевого сплава. Этот материал сочетает в себя два важных качества: он достаточно легкий и прочный.
• Кронштейн изготовлен методом фрезерования из цельной заготовки.
• Дизайн кронштейна выполнен с учетом "сглаживания" угловых элементов, для избежания травмирования и удобства в работе.
• Вынос вперёд позволяет отодвинуть прицел вперёд относительно точки прикладывания, улучшая глазную базу и снижая риск удара окуляра о бровь или приклад. Боковое крепление с выносом позволяет сохранить приклад свободным для ношения оружия, при этом прицел не мешает при транспортировке.
• Силовые элементы крепления боковой планки выполнены из стали, что повышает надёжность и долговечность.
• Стальная защёлка от случайного раскрытия обеспечивает дополнительную надежность.

Совместимость:

Оружие с боковой планкой "Ласточкин хвост" семейства АК, Вепрь и Сайга.

Характеристики:

• Габариты (ДxШxВ, мм) - 186х52х82;
• Вес, г - 194;
• Количество слотов Пикатинни - 9;
• Крепление - ласточкин хвост;
• Материал - алюминиевый сплав Д16Т;
• Покрытие - анодирование

Комплектация:

1. Кронштейн КА-КР-В

Установка:

Убедитесь, что оружие разряжено!

1. Ослабьте крепежный винт
2. Надвиньте планку на ласточкин хвост до упора
3. Затяните крепежный винт

Если кронштейн:

• Не устанавливается на боковую планку.
• Флажок не закрывается или закрывается при усилии

Необходимо: надавить на прижим кронштейна и отрегулировать его поворотом  винта ПРОТИВ часовой стрелке.

• После затяжки флажок люфтит

Необходимо: надавить на прижим кронштейна и отрегулировать его поворотом  винта ПО часовой стрелке.
